活性炭吸附濃縮+催化燃燒工藝詳解

導讀：活性炭吸附濃縮催化燃燒系統適用于涂裝、印刷、機電、家電、制鞋、塑料及各種化工車間里揮發或泄露出的有害有機廢氣的凈化及臭味的消除，于較低濃度的、不宜直接燃燒或催化燃燒和吸附回收處理的有機廢氣，尤其是對大風量低濃度的處理場合，均可獲得滿意的經濟效益和社會效…

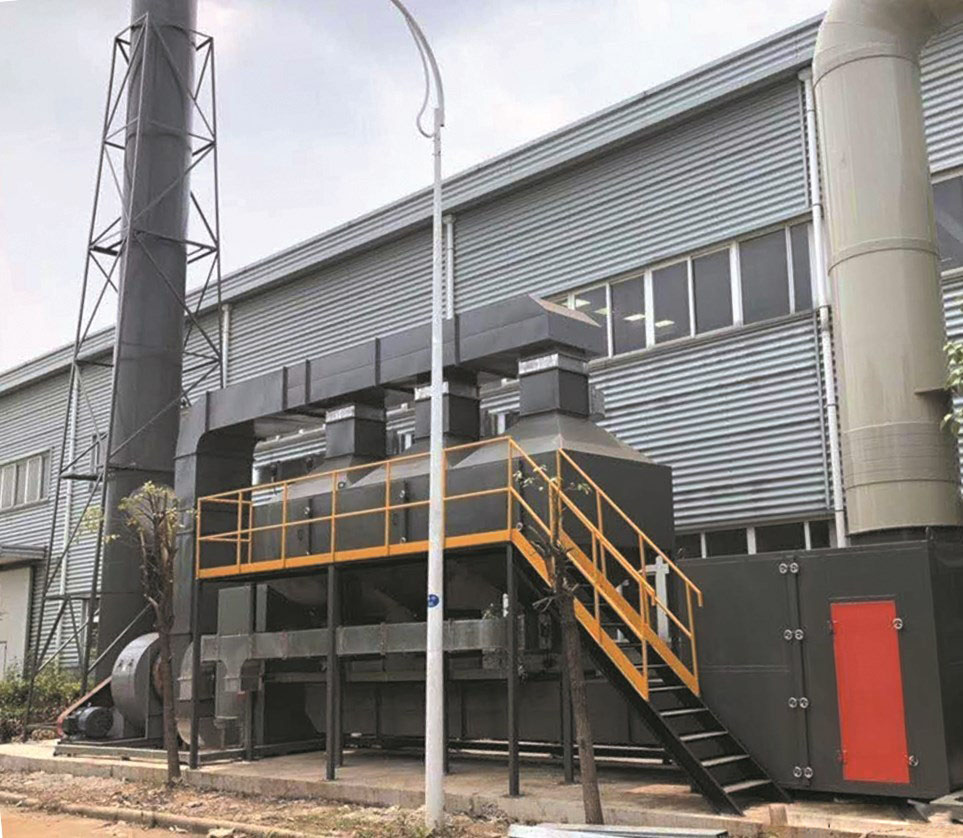

活性炭吸附濃縮+催化燃燒系統根據吸附（效率高）和催化燃燒（節能）兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，兩個吸附床交替使用。先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭再生；脫附下來的有機物已濃縮（濃度較原來提高幾十倍）并送往催化燃燒室催化燃燒成二氧化碳及水蒸汽排出。當有機廢氣的濃度達到2000mg/m3以上時，有機廢氣在催化床可維持自燃，不用外加熱。燃燒后的尾氣一部分排入大氣，大部分被送往吸附床，用于活性炭再生。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的可進入下次吸附；在脫附時，凈化操作可用另一個吸附床進行，既適合于連續操作，也適合于間續操作。

一、適用范圍

活性炭吸附濃縮催化燃燒系統適用于涂裝、印刷、機電、家電、制鞋、塑料及各種化工車間里揮發或泄露出的有害有機廢氣的凈化及臭味的消除，于較低濃度的、不宜直接燃燒或催化燃燒和吸附回收處理的有機廢氣，尤其是對大風量低濃度的處理場合，均可獲得滿意的經濟效益和社會效益。

二、主要特點

活性炭吸附濃縮催化燃燒系統特點為該設備設計原理先進，用材獨特，性能穩定，結構簡便，安全可靠，節能省力，無二次污染。設備占地面積小，重量輕。吸附床采用抽屜式結構，裝填方便，便于更換。

活性炭吸附濃縮催化燃燒系統耗電量小，催化燃燒室采用蜂窩陶瓷狀為載體的貴金屬催化劑，阻力小，活性高。當有機廢氣濃度達到2000mg/m3以上時，可維持自燃。

三、工藝流程

安全設計：在催化凈化裝置前后均有阻火除塵系統，設備頂部設有泄壓系統。

設備內外均設有消靜電裝置，高空管道設有避雷裝置。

設備內設置多點溫控點，同時設有自動報警系統，設有超溫自動降溫系統。

設備設有風機過載保護、超溫保護、防火連鎖保護，在設備進口設有安全防火閥門，當出現高溫時，防火閥門自動打開。

脫附時當控制和監控系統發生錯誤或失靈時，溫度控制儀會發生報警自動停止加熱，并且補冷系統會自動打開，當脫附風機運行時突然出現故障加熱系統和風機連鎖，加熱會自動停止，并且補冷系統會自動打開，并啟動直排系統。

吸附過程中間歇注入97%氮氣，脫附程序完畢后注入97%氮氣進入活性炭吸附床，排出因活性炭自身蓄熱自燃帶來的安全隱患。

四、催化燃燒床

活性炭吸附濃縮催化燃燒系統中催化燃燒是用催化劑使有害氣體中的可燃組分在較低的溫度下氧化分解的凈化方法。對于HC和有機溶劑蒸汽氧化分解生成二氧化碳和水并釋放出熱量。

催化燃燒需將待凈化處理的有害氣體先混合均勻并預熱到催化劑所需的起燃溫度，使有害氣體中的可燃組分開始氧化放熱反應。
